Gas-in-Öl Analyse als wichtiges Tool für die Zustandsbewertung von ölgefüllten elektrischen Geräten

Geschichtliches

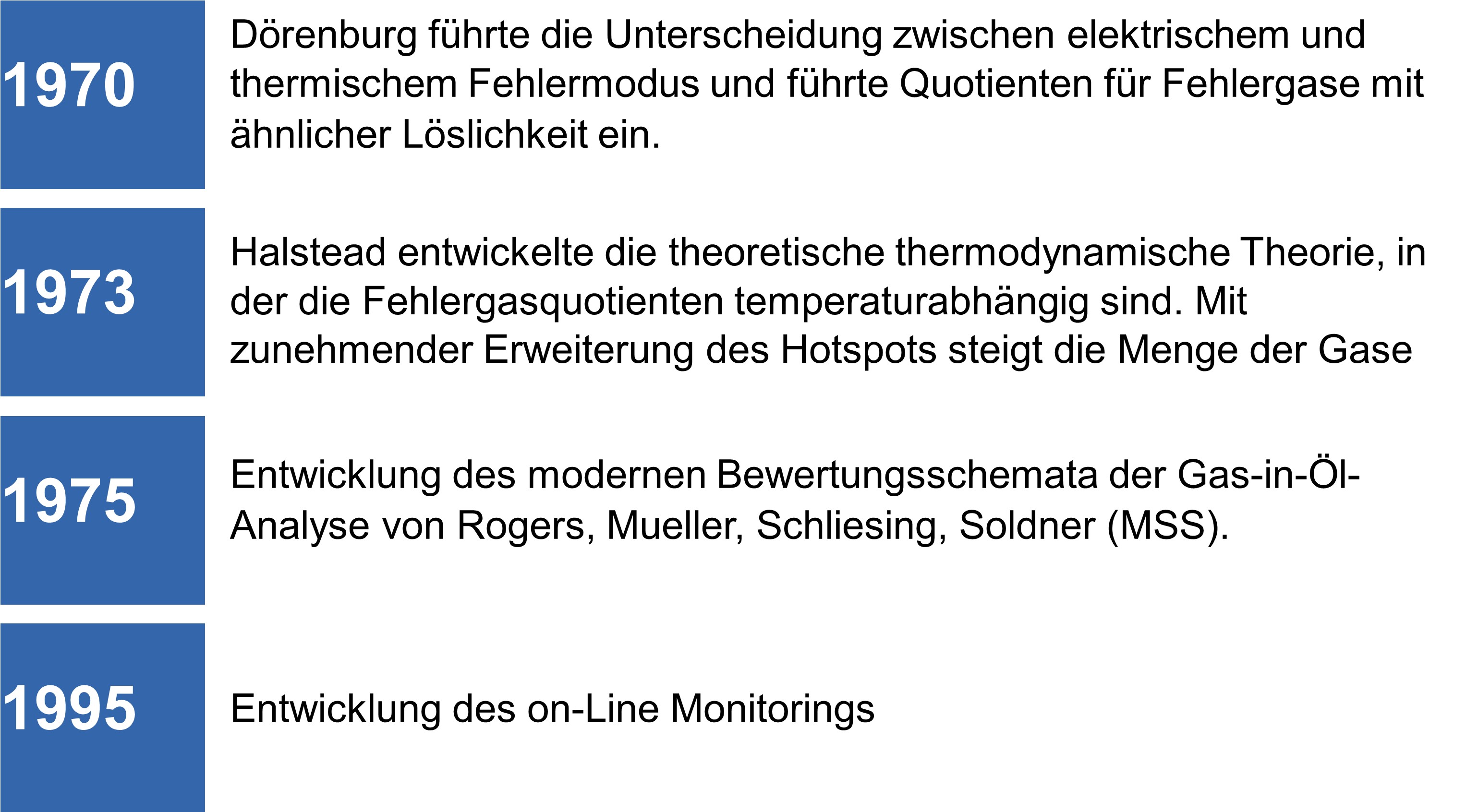

1956 wurde ein wichtiger Artikel, der sich mit der Zusammensetzung und Bedeutung der Gase, die in Buchholzrelais gesammelt wurden, beschäftigte, veröffentlicht. Diese Gase, die normalerweise als Konsequenz eines Fehlers absonderten und so als Sicherheit das elektrische Equipment abschalteten waren auch in der Isolierflüssigkeit gelöst. In den 70er und 80er Jahren des 20. Jahrhundert wurden die Hauptentwicklungen der Gas-in-Öl Analyse gelegt, die auch heute gültig sind.

Im Betrieb finden verschiedene Vorgänge dielektrischer, thermischer, dynamischer, chemischer Natur in der Isolierflüssigkeit statt, die auf Veränderungen, Alterung oder Fehler hinweisen. Die Durchführung der Gas-in-Öl Analyse erlaubt die Bestimmung des Typs, die Komplexität und die Ernsthaftigkeit des Vorgangs.

Probenahme

Die Gas-in-Öl Analyse beginnt mit der Probenahme. Dafür existieren die entsprechenden Standards. Die Gefässe – Spritzen oder flexible Metallgefässe müssen sauber, trocken, licht geschützt und luftdicht zu verschliessen sein. Diese sollten nur für Probenahme von Isolierflüssigkeit zwecks Gas-in-Öl Analyse verwendet werden.

Extraktion der Gase aus der Isolierflüssigkeit

Die Extraktion der Gase kann mittels Toepler Pumpe, partielle Entgasung oder Headspace Methode sein. In allen Fällen ist eine zuverlässige Kalibrierung notwendig.

Auftrennung der einzelnen extrahierten Gase

Unter Laborbedingungen wird die Auftrennung der einzelnen Gase mittels gaschromatographischen Verfahren mit verschiedene Säulen und Detektoren durchgeführt. Viele On-Line Geräte verwenden Infrarot oder photoakustische Spektroskopie.

Welche Fehler können mittels Gas-in-Öl Analyse bestimmt werden?

Diese sind:

• Teilentladungen
• Elektrische Entladungen
• Fremdschichten auf Kontakte
• Beschleunigter Zelluloseabbau
• Lokale Überhitzung
• Undichtigkeit des OLTC-Tanks
1
• Katalytische Reaktionen von Werkstoffen
• Weitere Informationen von BHR gas

Interpretation von Gas-in-Öl Analysen

Für die Interpretation der Gas-in-Öl Analysen sind verschiedene Verfahren bekannt und in Standards festgehalten, z. B. Rogers, MSS, Duval Dreieck oder Pentagon.

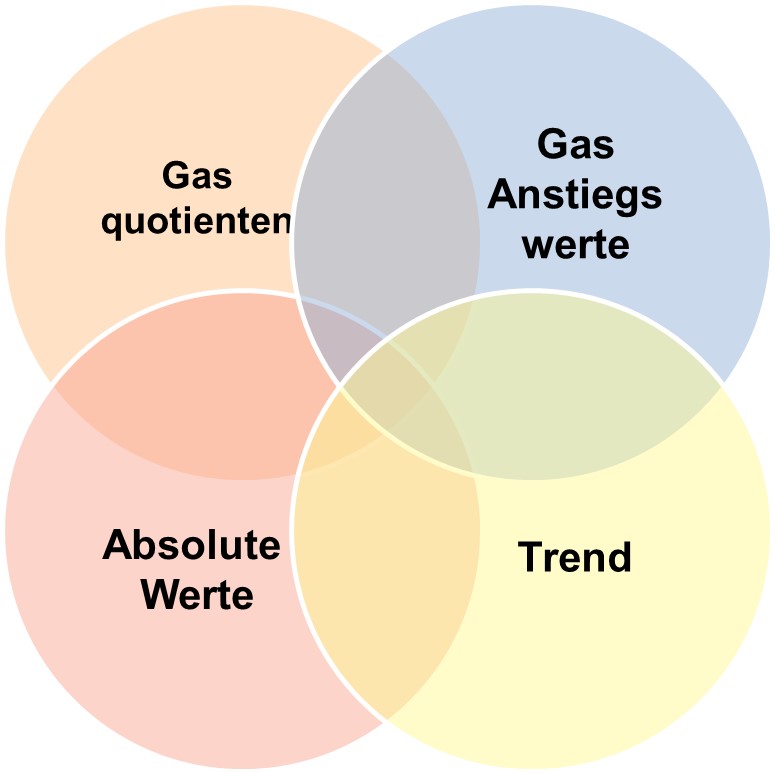

Die Bewertung von Gas-in-Öl Analysen ist mehr Wissen als nur eine Gas-in-Öl Analyse notwendig. Zusätzlich zu den in den Standards beschriebenen Quotienten und die absoluten gemessenen Gaswerte ist sehr wichtig die Vorgeschichte des Geräts zu kennen, sowie Kenntnis der Trendentwicklung und der Gasanstiegswerte zu haben.
